TP M1
1. Apa yang dimaksud dengan dioda, beserta simbol dari dioda?
Jawab :
Dioda merupakan komponen elektronika yang mempunyai dua elektroda (terminal), dapat berfungsi sebagai penyearah arus listrik. Ada dua jenis dioda yaitu dioda tabung dan dioda semikonduktor.
Dioda adalah komponen aktif dua kutub yang pada umumnya bersifat semikonduktor, yang memperbolehkan arus listrik mengalir ke satu arah (kondisi panjar maju) dan menghambat arus dari arah sebaliknya (kondisi panjar mundur). Dioda dapat disamakan sebagai fungsi katup di dalam bidang elektronika. Dioda sebenarnya tidak menunjukkan karakteristik kesearahan yang sempurna, melainkan mempunyai karakteristik hubungan arus dan tegangan kompleks yang tidak linier dan sering kali tergantung pada teknologi atau material yang digunakan serta parameter penggunaan. Beberapa jenis dioda juga mempunyai fungsi yang tidak ditujukan untuk penggunaan penyearahan.
2. Jelaskan prinsip kerja dan kurva karakteristik dari diode!
Jawab :
Dioda disebut aktif atau ‘on’ apabila mendapat arus maju IF (forward bias) dari hubungan baterai seperti gambar 19 dan dioda disebut tidak aktif atau ‘off’ apabila mendapat arus mundur IR (reverse bias ) dari hubungan baterai seperti gambar .
Adapun karakteristik dioda adalah pada gambar
Dioda aktif apabila , untuk bahan semikonduktor Silikon VF = 0,7 Volt dan untuk bahan semikonduktor Germanium VF = 0,3 Volt. Dioda tidak aktif apabila VD < 0 maka untuk semikonduktor Silikon ID = 0 mA dan untuk semikonduktor Germanium ID =IR. Pada saat arus reverse bias maksimum atau sama dengan VBD (Breakdown Voltage) maka arus tak terhingga atau dioda dapat menjadi rusak.
3. Jelaskan apa yang dimaksud dengan dioda Zener!
Jawab :
Dioda Zener (Zener Diode) adalah Komponen Elektronika yang terbuat dari Semikonduktor dan merupakan jenis Dioda yang dirancang khusus untuk dapat beroperasi di rangkaian Reverse Bias (Bias Balik). Pada saat dipasangkan pada Rangkaian Forward Bias (Bias Maju), Dioda Zener akan memiliki karakteristik dan fungsi sebagaimana Dioda Normal pada umumnya.
Prinsip kerja Dioda Zener adalah sama dengan kondisi arus reverse dioda dimana pada saat dimana VBD disebut juga dengan VZ maka dioda zener akan aktif dan teganan tetap sebesar tegangan zener VZ walaupun VD diberikan < VZ.
4. Jelaskan apa yang dimaksud dengan Clipper!
Jawab :
Rangkaian clippers adalah rangkaian pemotong sinyal input Vi dengan memanfaatkan kerja dioda.
Clipper adalah rangkaian dioda yang berfungsi untuk melakukan clip (memotong sinyal) terhadap sinyal input tanpa mendistorsi sinyal sisa. Umumnya rangkaian clipper digunakan untuk memotong atau mengeliminasi sinyal noise atau bentuk gelombang baru pada suatu sinyal
5. Jelaskan prinsip kerja clipper!
Jawab :
Rangkaian dasar clipper ini bisa menggunakan dioda. Rangkaian clipper yang menggunakan dioda ini bisa dirangkai menjadi 2 jenis. Yang pertama adalah rangkaian clipper seri dan juga rangkaian clipper parallel yang bisa digunakan untuk menyusun rangkaian tersebut. Rangkaian clipper seri akan menghubungkan tiap dioda secara berjajar dengan beban, sementara untuk rangkaian clipper paralel akan menghubungkan dioda yang dipasang paralel dengan beban yang ada di rangkaian tersebut. Untuk masing-masing jenis rangkaian tersebut, rangkaian clipper ini dibagi menjadi negatif (pemotong pada bagian negatif) dan juga clipper positif (pemotong bagian positif). Clipper Seri Poin-poin yang perlu diperhatikan dari rangkaian clipper seri dengan dioda adalah : Dioda dan baterai sebagai rangkaian utama clipper dipasang secara seri dengan sumber sinyal. Bila output rangkaian adalah katoda dioda, maka bagian positif dari sinyal input akan dilewatkan, dan bagian negatif akan dipotong (berarti clipper negatif).
Sistem kerja dari rangkaian seri adalah bila hasil keluaran atau output pada rangkaian adalah anoda dioda, maka bagian positif akan dipotong (berarti clipper positif). Besarnya pemotongan atau penghilangan sinyal adalah tegangan baterai ditambah tegangan diode. Sementara untuk sistem kerja pada rangkaian paralel sebagai berikut : Dioda dan baterai akan dipasang secara paralel pada rangkaian clipper tersebut. Bila hasil keluaran atau output pada rangkaian paralel menggunakan katoda dioda, maka negatif akan dipotong atau disebut juga clipper negatif. Namun bila hasil keluaran atau output rangkaian paralel dengan anoda dioda, maka bagian positif akan dipotong.

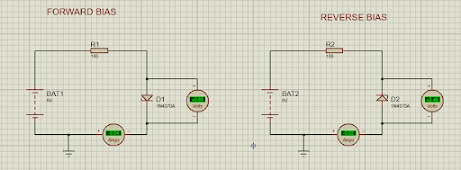

A. Rangkaian Dioda
Pada saat rangkaian dijalankan dengan sumber tegangan DC sebesar 5 Volt. Tegangan dialirkan dari batrai ke R1 Lalu dari R1 diteruskan ke D1,lalu di teruskan ke ground,begitu juga pada D2,karna arah dari anoda ke atas maka arus yg di alirkan menjadi berubah arah.
